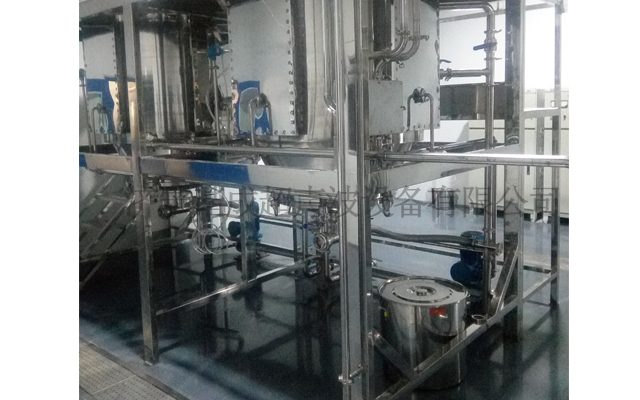

1噸超聲波中藥提取釜

1結構簡介

       裝置由加熱、冷凝及收集三部分組成。加熱部分包 括罐體 (高度 86cm,直徑 75cm)、隔沫板、加熱管、不銹 鋼鍋、連接鋼管、固定夾 ( 9個 )、連接器及固定支架等部 件。隔沫板為一鉆有許多小眼的不銹鋼鋼片。冷凝部分 由鐵筒 (長度 80cm, 直徑 10cm)、 9根不銹鋼管 (管徑 1cm)、 2塊鉆有 9 孔的不銹鋼圓板 (直徑 9. 6cm)及錐 形不銹鋼筒焊接而成。9根不銹鋼管分別從 2塊不銹鋼 板孔眼中穿出且管口與板面相平 ,注意各部分焊接嚴 密 ,以防漏水。 收集部分即收集瓶。

2 使用方法

 2. 1 提取揮發油 將藥物分裝于數袋紗布包內 ,扎緊 包口放入罐內 ,加水淹沒浸泡 0. 5h。 蓋上隔沫板 ,在罐 蓋與罐體接觸處放橡皮墊圈 ,再蓋上罐蓋 ,旋緊固定夾。 用連接器將加熱部分與冷凝部分通過不銹鋼直角 彎管連接 ,接通冷卻水 ,放好收集瓶。 打開進氣閥將藥 液煮沸 ,再調節進汽閥與出汽閥使藥液煎煮穩定。提取 完畢后 ,關掉蒸汽閥與冷卻水 ,順次卸下裝置 ,拿出藥 袋 ,放出藥液并清洗裝置。

 2. 2 煎煮藥物并收集揮發油。操作同 2. 1,藥物須煎煮 2～ 3次 ,最后得到所需的揮發油與煎煮液。 煎煮與濃 縮 ,用水作溶媒對藥物進行煎煮及濃縮時 ,無需隔沫 板、罐蓋及冷凝部分 ,余同 2. 1。

 2. 3 回收有機溶媒 ,放好固定支架 ,將裝有含有有機 溶媒的提取物的不銹鋼鍋固定好 ,蓋上鍋蓋 ,同 2. 1法。 將鍋口與冷凝部分連接好。 在罐內加水至淹沒鍋體 2 / 3處 ,接通冷卻水 ,打開蒸汽閥 ,用水浴方法加熱回收有 機溶媒。

2. 4 在操作中通過連通器觀察罐內的液面高度 ,并注 意補水。在提取揮發油與回收有機溶媒時 ,要調節好蒸 汽量保持罐內液體成一定的穩定態。 各部分要保證嚴 密。每次操作完畢后 ,用水將冷凝器內揮發油收集管沖 洗干凈。

按照生產工藝的不同需求，改造和制作各種型號和功能的罐釜中藥提取設備。
